Budowa układu pneumatycznego od podstaw – elementy, schematy i diagnostyka

Budowa układu pneumatycznego nie polega na przypadkowym połączeniu sprężarki, zaworu i siłownika. Każdy element wpływa na przepływ powietrza, dostępne ciśnienie, szybkość ruchu oraz późniejszą możliwość znalezienia usterki. Dlatego najlepiej analizować układ jako ciąg: źródło sprężonego powietrza, przygotowanie medium, sterowanie, przewody i odbiornik.

W tym poradniku wyjaśniam, za co odpowiadają poszczególne elementy, jak czytać prosty schemat pneumatyczny, jak dobrać podstawowe parametry oraz co sprawdzić, gdy siłownik nie wykonuje oczekiwanego ruchu. Osobno zaznaczam też, które czynności można wykonać w prostym układzie warsztatowym, a które wymagają dokumentacji i udziału specjalisty.

Element	Główna funkcja	Najważniejszy parametr	Typowy błąd
Sprężarka	Wytwarza sprężone powietrze	Wydajność rzeczywista i ciśnienie	Dobór wyłącznie na podstawie mocy silnika
Zbiornik	Magazynuje powietrze i stabilizuje zasilanie	Pojemność oraz dopuszczalne ciśnienie	Traktowanie go jako zamiennika wydajnej sprężarki
Filtr i osuszacz	Usuwają cząstki stałe, wodę i część zanieczyszczeń	Skuteczność filtracji i przepływ	Pomijanie kondensatu i wymiany wkładów
Zawór	Kieruje lub odcina przepływ	Liczba dróg, położeń i przepływ	Dobór po samym rozmiarze gwintu
Siłownik	Zamienia energię powietrza na ruch	Średnica tłoka, skok i obciążenie	Pomijanie sił bocznych i prędkości
Przewody i złącza	Dostarczają medium do odbiornika	Średnica wewnętrzna i szczelność	Za mały przekrój lub ostre załamania



Czym jest układ pneumatyczny i jaka jest zasada jego działania?

Układ pneumatyczny wykorzystuje sprężone powietrze do przenoszenia energii i wykonywania pracy. Sprężarka zwiększa ciśnienie medium, a następnie powietrze trafia przez zbiornik, elementy przygotowania i zawory do odbiornika, najczęściej siłownika. Ten zamienia energię ciśnienia na ruch liniowy albo obrotowy.

W praktyce trzeba rozróżnić dwa podstawowe parametry. Ciśnienie informuje, z jaką siłą powietrze oddziałuje na powierzchnię tłoka. Przepływ decyduje między innymi o tym, jak szybko odbiornik może wykonać ruch i czy sprężarka nadąży z uzupełnianiem powietrza. Wysokie ciśnienie nie naprawi układu, w którym przewody, zawory lub przyłącza ograniczają przepływ.

Pneumatyka jest czysta w miejscu pracy, stosunkowo prosta w sterowaniu i dobrze znosi częste cykle ruchu. Ma jednak istotne ograniczenia. Sprężone powietrze jest medium ściśliwym, dlatego ruch może być mniej sztywny niż w hydraulice. Występują też straty energii, hałas oraz wrażliwość na wodę, olej i zanieczyszczenia. W porównaniu z napędem elektrycznym pneumatyka często łatwiej realizuje szybki ruch liniowy, ale trudniej zapewnia precyzyjne pozycjonowanie bez dodatkowych elementów.

Kluczowe elementy układu pneumatycznego – od źródła do odbiornika

Sprężarka i zbiornik – serce układu

Sprężarka pneumatyczna dostarcza powietrze, ale jej dobór nie powinien opierać się wyłącznie na mocy silnika. Najważniejsza jest wydajność rzeczywista przy określonym ciśnieniu. Producent może podawać wydajność na wejściu albo na wyjściu urządzenia, a te wartości nie muszą oznaczać tego samego. Do oceny trzeba przyjąć zapotrzebowanie wszystkich odbiorników, częstotliwość cykli i dodatkowy margines wynikający ze strat.

Zbiornik ciśnieniowy magazynuje sprężone powietrze i ogranicza częstotliwość załączania sprężarki. Pomaga także pokryć krótkotrwałe skoki poboru. Nie zwiększa jednak trwale wydajności źródła. Jeśli odbiornik zużywa więcej powietrza, niż sprężarka może dostarczyć, większy zbiornik jedynie opóźni spadek ciśnienia.

W prostym układzie warsztatowym trzeba zapewnić odpływ kondensatu i kontrolować stan zbiornika zgodnie z dokumentacją urządzenia. Zbiornik, zawór bezpieczeństwa i presostat nie są elementami, które warto modyfikować bez odpowiednich kompetencji. Praca z ciśnieniem wymaga szczególnej ostrożności, ponieważ energia zgromadzona w zbiorniku może spowodować poważne zagrożenie.

Zespół przygotowania powietrza – filtr, osuszacz i regulator

Powietrze opuszczające sprężarkę zawiera wilgoć, a czasem także olej i cząstki stałe. Filtr sprężonego powietrza zatrzymuje zanieczyszczenia, natomiast osuszacz ogranicza ilość wody dostającej się do przewodów i zaworów. Wybór osuszacza zależy od wymaganej jakości medium, temperatury i warunków pracy. Nie każdy prosty układ potrzebuje tego samego stopnia uzdatniania, ale każdy układ wymaga kontroli kondensatu.

Regulator ciśnienia ustala wartość roboczą dla dalszej części instalacji. Dzięki niemu można zasilać odbiornik ciśnieniem niższym niż ciśnienie w zbiorniku. Warto zamontować manometr w miejscu, w którym rzeczywiście chcemy znać ciśnienie robocze. Odczyt przy sprężarce nie musi odpowiadać wartości przy siłowniku, szczególnie podczas ruchu.

Smarownica nie jest automatycznie korzystnym dodatkiem. Wprowadza olej do strumienia powietrza i może być potrzebna tylko wtedy, gdy wymaga tego konkretna armatura lub napęd. W wielu nowoczesnych elementach stosuje się pracę bez dodatkowego smarowania. Montaż smarownicy bez sprawdzenia instrukcji może pogorszyć działanie zaworów, zabrudzić przewody albo wykluczyć użycie elementów w aplikacjach wymagających czystego powietrza.

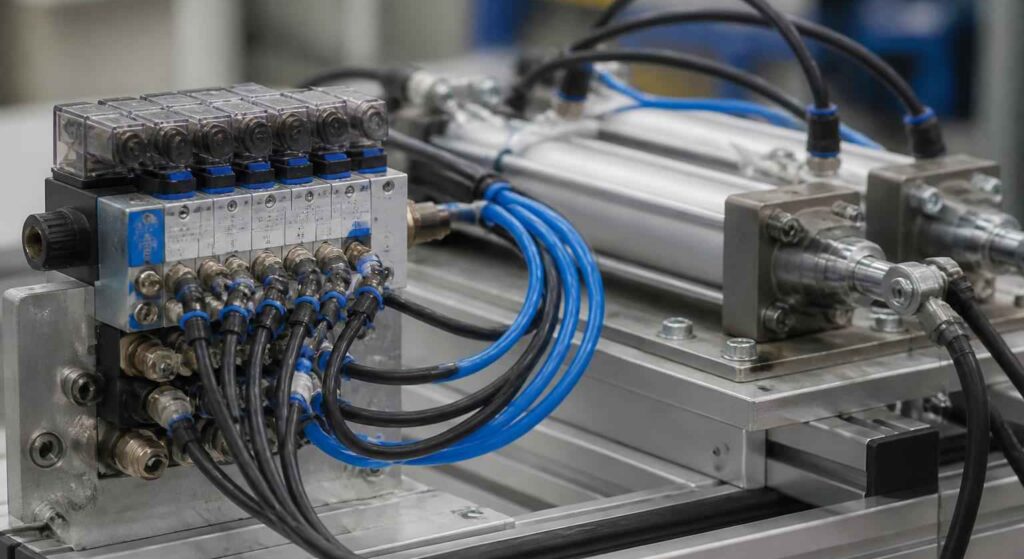

Rodzaje i zastosowanie zaworów pneumatycznych

Zawory rozdzielające, zwrotne i bezpieczeństwa

Zawór rozdzielający kieruje powietrze do odpowiedniego portu. Przy jego wyborze trzeba sprawdzić liczbę dróg i położeń, sposób powrotu, przepływ nominalny oraz rodzaj sterowania. Popularny zawór 3/2 może obsługiwać siłownik jednostronnego działania, a zawór 5/2 jest często stosowany do siłownika dwustronnego działania. Sam symbol 5/2 nie mówi jednak, czy dany model zapewni wystarczającą szybkość ruchu.

Zawór zwrotny przepuszcza powietrze w jednym kierunku. Zawór dławiąco-zwrotny pozwala ograniczać przepływ podczas ruchu siłownika, zwykle przez regulację odpływu powietrza z komory. Takie rozwiązanie daje stabilniejszą prędkość niż przypadkowe dławienie zasilania, choć dokładny efekt zależy od obciążenia i konstrukcji układu.

Zawór bezpieczeństwa chroni układ przed przekroczeniem dopuszczalnego ciśnienia, natomiast zawór odcinający pozwala odłączyć zasilanie. W maszynie często potrzebne jest także kontrolowane odpowietrzenie, a nie samo zamknięcie dopływu. Zamknięty zawór może pozostawić ciśnienie w siłowniku i przewodach. Dlatego przed serwisem trzeba sprawdzić, czy cały układ został bezpiecznie rozładowany.

Sterowanie zaworami – metody i przykłady

Najprostsze jest sterowanie ręczne, na przykład przyciskiem, dźwignią lub pokrętłem. Sprawdza się przy stanowisku testowym albo prostym przyrządzie. Sterowanie pneumatyczne wykorzystuje sygnał ciśnieniowy, a sterowanie elektropneumatyczne używa cewki elektromagnetycznej sterowanej z układu elektrycznego lub sterownika PLC.

Przy zaworze elektromagnetycznym trzeba sprawdzić napięcie cewki, rodzaj sygnału, pobór prądu, sposób ręcznego przesterowania i warunki środowiskowe. Integracja z elektryką wymaga poprawnego zabezpieczenia oraz dokumentacji. W maszynie nie należy traktować odłączenia zasilania elektrycznego jako jedynego sposobu unieruchomienia części pneumatycznej.

Na schemacie pneumatycznym kwadraty symbolizują położenia zaworu, a strzałki pokazują kierunek przepływu. Przyłącza robocze prowadzą do odbiornika, zasilanie do źródła, a wydechy do atmosfery lub tłumików. Czytając symbol, najpierw ustal położenie normalne, czyli stan bez wysterowania. Dopiero potem analizuj, jak zmienia się przepływ po naciśnięciu przycisku lub zasileniu cewki.

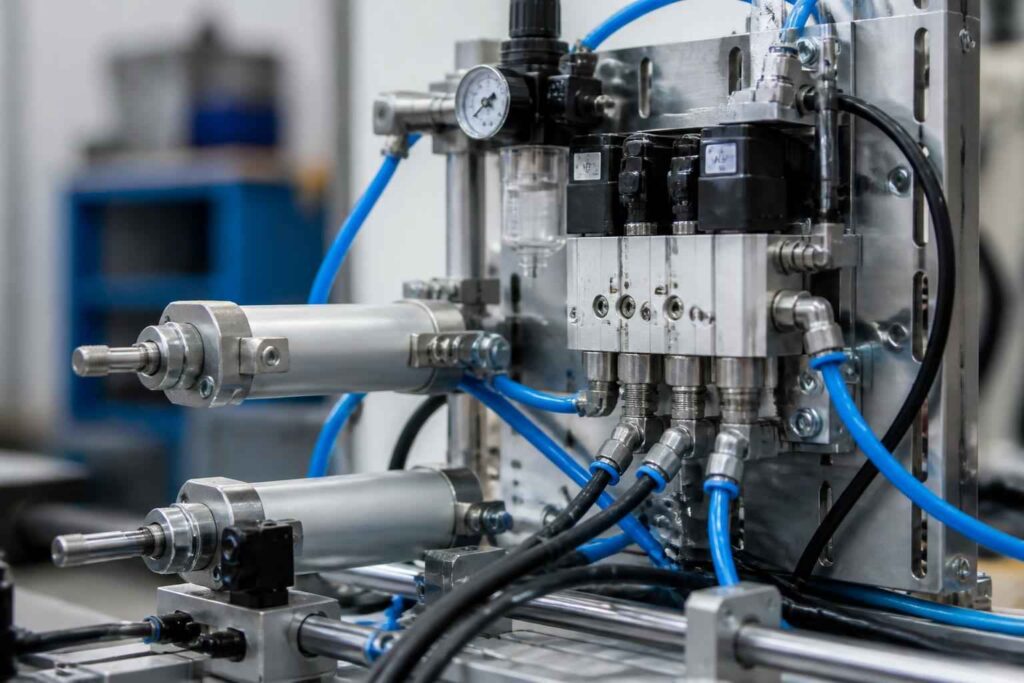

Siłowniki pneumatyczne – zamiana energii na ruch

Siłownik pneumatyczny, nazywany też cylindrem pneumatycznym, może wykonywać ruch liniowy albo – w odpowiedniej konstrukcji – obrotowy. Siłownik jednostronnego działania wykorzystuje powietrze do ruchu w jednym kierunku, a powrót realizuje sprężyna lub zewnętrzna siła. Siłownik dwustronnego działania ma dwa przyłącza i pozwala sterować ruchem w obu kierunkach.

Podstawowe parametry to średnica tłoka, skok, siła, prędkość oraz sposób montażu. Teoretyczną siłę wysuwu można szacować ze wzoru F = p × A, gdzie p oznacza ciśnienie, a A powierzchnię tłoka. W praktyce należy uwzględnić tarcie, spadki ciśnienia, sprawność oraz obciążenie dynamiczne. Przy wsuwaniu powierzchnia jest mniejsza z powodu obecności tłoczyska, więc siła wsuwu nie będzie taka sama jak siła wysuwu.

Nie należy dobierać cylindra wyłącznie do masy podnoszonego elementu. Znaczenie ma kierunek ruchu, tarcie prowadnic, przyspieszenie, częstotliwość cykli oraz siły boczne. Tłoczysko nie powinno pełnić funkcji prowadnicy, jeśli obciążenie może je wyginać. W takim przypadku potrzebne jest niezależne prowadzenie mechaniczne.

Regulacja prędkości może odbywać się przez zawory dławiąco-zwrotne, a łagodne zakończenie ruchu zapewnia amortyzacja końcowa. Warto dopłacić do lepszego rozwiązania, gdy siłownik pracuje często, ma duży skok albo zatrzymuje ciężki element. W prostym, lekkim mechanizmie standardowy cylinder może być wystarczający, ale nadal trzeba sprawdzić dostępność uszczelnień i części zamiennych.

Przewody, złącza i armatura pneumatyczna

Przewód pneumatyczny powinien mieć średnicę dopasowaną do wymaganego przepływu, długości instalacji i przyłączy. Zbyt mała średnica powoduje spadki ciśnienia, szczególnie podczas szybkiego ruchu. Zbyt duży przewód nie zawsze jest problemem, ale zwiększa objętość układu i może pogorszyć reakcję w niektórych zastosowaniach. W katalogu warto sprawdzić przepływ całego zestawu, a nie tylko nominalny gwint.

Przewody poliamidowe, poliuretanowe, gumowe i metalowe dobiera się do temperatury, ciśnienia, ruchu oraz środowiska pracy. Przewód ruchomy powinien mieć odpowiednią elastyczność i promień gięcia. Instalację trzeba mocować tak, aby nie wisiała na złączach, nie ocierała się o ostre krawędzie i nie tworzyła ciasnych załamań.

Złącza pneumatyczne muszą być kompatybilne z przewodem, gwintem i ciśnieniem roboczym. Szybkozłącza ułatwiają serwis, ale każde dodatkowe połączenie jest potencjalnym miejscem nieszczelności. Po montażu należy sprawdzić szczelność przy ciśnieniu roboczym. Nie warto zakładać, że mocne dokręcenie zawsze poprawia sytuację – zbyt duża siła może uszkodzić gwint, korpus albo uszczelnienie.

Schematy pneumatyczne – jak je czytać i tworzyć?

Schemat pneumatyczny nie jest rysunkiem przestrzennego ułożenia części. Pokazuje funkcjonalne połączenia i kierunek działania. Dzięki temu można przeanalizować układ bez patrzenia na fizyczną kolejność elementów na maszynie. Schemat powinien być czytelny, opisany i zgodny z rzeczywistą konfiguracją. Zmieniony zawór lub przewód bez aktualizacji dokumentacji utrudni późniejszy serwis.

Przykładowy prosty układ może składać się ze źródła powietrza, filtra z regulatorem, zaworu 5/2, dwóch zaworów dławiąco-zwrotnych i siłownika dwustronnego działania. Zasilanie trafia do zaworu rozdzielającego, dwa wyjścia robocze prowadzą do komór cylindra, a elementy dławiące ustawiają prędkość wysuwu i wsuwu. Po zmianie położenia zaworu powietrze zasila jedną komorę, a druga zostaje odpowietrzona.

Tworzenie dokumentacji najlepiej zacząć od odbiornika i wymaganego ruchu. Następnie należy dodać zawór wykonawczy, elementy regulacyjne, przygotowanie powietrza i źródło. Każdy port powinien mieć jednoznaczne połączenie, a przewody sygnałowe i robocze powinny być rozróżnialne. Na schemacie warto zaznaczyć ciśnienie robocze, typ sterowania i element odcinający.

Projektowanie prostego układu pneumatycznego – praktyczny przewodnik

Projektowanie układu pneumatycznego zacznij od funkcji, a nie od katalogu produktów. Załóżmy, że układ ma dociskać element na stanowisku warsztatowym. Najpierw trzeba określić wymaganą siłę, skok, kierunek pracy, częstotliwość cykli i dopuszczalny czas ruchu. Jeśli docisk ma utrzymywać obciążenie przez dłuższy czas, sam siłownik pneumatyczny nie powinien być traktowany jako jedyne zabezpieczenie. Potrzebny może być blok mechaniczny albo rozwiązanie przewidziane przez projektanta maszyny.

1. Określ wymagania ruchu. Zapisz, co ma się poruszać, na jaką odległość, z jaką siłą i w jakim czasie. Uwzględnij opory prowadzenia oraz obciążenia boczne.
2. Dobierz siłownik. Wyznacz średnicę tłoka z zapasem, sprawdź skok, rodzaj mocowania, amortyzację i możliwość zastosowania prowadzenia zewnętrznego.
3. Dobierz zawór i regulację. Zawór musi mieć odpowiednią liczbę dróg, sposób powrotu oraz przepływ. Dodaj zawory dławiąco-zwrotne, jeśli potrzebna jest regulacja prędkości.
4. Sprawdź źródło powietrza. Porównaj zużycie powietrza z wydajnością sprężarki. Uwzględnij inne odbiorniki pracujące w tym samym czasie.
5. Dodaj przygotowanie medium i odcięcie. Zaplanuj filtr, regulator, manometr, odpływ kondensatu oraz możliwość odpowietrzenia instalacji przed serwisem.
6. Narysuj schemat i listę części. Na tym etapie łatwiej zauważyć brakujące przyłącze, niewłaściwy zawór lub element bez możliwości regulacji.
7. Zamontuj i uruchom układ etapami. Najpierw sprawdź szczelność oraz kierunek działania bez pełnego obciążenia. Dopiero później ustaw ciśnienie i prędkość pracy.

Ważna jest kolejność uruchamiania. Najpierw należy skontrolować mocowanie, przewody, złącza i położenie zaworu odcinającego. Następnie można powoli doprowadzić powietrze, obserwując manometr i zachowanie siłownika. Gwałtowne napełnienie dużej instalacji może spowodować nagły ruch elementu. Regulację wykonuj przy zabezpieczonym obszarze pracy, nigdy przez wkładanie dłoni w strefę ruchu.

W prostym układzie warsztatowym użytkownik może samodzielnie przygotować schemat, dobrać standardowe przewody i wykonać kontrolę szczelności, o ile zna ograniczenia zastosowanych elementów. Inaczej wygląda integracja z maszyną, układem elektrycznym, funkcją awaryjnego zatrzymania albo podnoszeniem ładunku. W takich przypadkach potrzebna jest ocena ryzyka, dokumentacja producentów i udział osoby mającej kompetencje do projektowania oraz odbioru danego rozwiązania.



Diagnostyka i konserwacja układów pneumatycznych

Diagnostyka układów pneumatycznych powinna przebiegać od źródła do odbiornika. Wymiana siłownika na początku postępowania często nie ma sensu, jeśli przyczyną jest pusty zbiornik, zamknięty zawór odcinający albo zatkany filtr. Najpierw trzeba ustalić, gdzie kończy się prawidłowe ciśnienie i przepływ.

• Brak ruchu siłownika: sprawdź ciśnienie przed i za regulatorem, położenie zaworu, zasilanie cewki, drożność przewodów oraz ewentualne mechaniczne zablokowanie tłoczyska.
• Ruch jest zbyt wolny: skontroluj przepływ zaworu, średnicę przewodów, ustawienie dławików i spadek ciśnienia podczas pracy. Przyczyną może być także zbyt duże obciążenie.
• Ruch jest niestabilny: sprawdź wilgoć, wahania ciśnienia, niewłaściwe dławienie, siły boczne oraz stan prowadnic. Ściśliwość powietrza może uwidocznić problem, którego nie widać przy pracy bez obciążenia.
• Słychać syczenie: zlokalizuj wyciek na złączach, przewodach, zaworach i uszczelnieniach. Pomocny jest środek do wykrywania nieszczelności, ale nie należy stosować go bez sprawdzenia zgodności z materiałami.
• Ciśnienie szybko spada: porównaj pobór odbiorników z wydajnością sprężarki, sprawdź kondensat, zawór bezpieczeństwa i nieszczelności w całej instalacji.

Konserwacja obejmuje regularne opróżnianie zbiornika z kondensatu, kontrolę filtrów, sprawdzanie przewodów i ocenę stanu złączy. Filtr zapełniony wodą albo zabrudzony wkład zwiększa spadek ciśnienia. Wkłady i uszczelnienia trzeba wymieniać zgodnie z warunkami pracy, a nie dopiero wtedy, gdy układ całkowicie przestanie działać.

Przed każdą ingerencją odłącz źródło powietrza, zablokuj możliwość przypadkowego ponownego zasilenia i rozładuj ciśnienie z wszystkich komór. W układach, które mogą poruszać ciężkim elementem, zastosuj dodatkowe podparcie mechaniczne. Nie wystarczy zamknąć zaworu, jeśli za nim nadal znajduje się sprężone powietrze.



Jak bezpiecznie eksploatować układ pneumatyczny?

Bezpieczeństwo zależy nie od jednego zaworu, lecz od całego sposobu zaprojektowania i użytkowania instalacji. Należy stosować elementy o odpowiednim dopuszczalnym ciśnieniu, zabezpieczać strefę ruchu i zapewnić możliwość odcięcia oraz odpowietrzenia. Wylot powietrza może generować hałas i wzniecać zanieczyszczenia, dlatego w razie potrzeby stosuje się tłumiki i odpowiednią ochronę osobistą.

Nie wolno usuwać zaworu bezpieczeństwa, blokować funkcji odpowietrzania ani zwiększać ciśnienia poza wartość przewidzianą dla najsłabszego elementu. Dotyczy to także przewodów i szybkozłączy, które mogą mieć inne ograniczenia niż sprężarka. W maszynach przemysłowych, układach podnoszenia, aplikacjach medycznych i instalacjach zintegrowanych z elektryką nie należy opierać się wyłącznie na ogólnym poradniku. Konieczna jest dokumentacja konkretnego urządzenia oraz ocena wykonana przez kompetentnego specjalistę.

Co warto zapamiętać przed budową układu?

Budowa układu pneumatycznego od podstaw powinna zaczynać się od zapotrzebowania na ruch, siłę i przepływ. Dopiero potem dobiera się siłownik, zawory, przygotowanie powietrza, przewody i sprężarkę. Najczęstsze problemy wynikają nie z pojedynczego wadliwego elementu, lecz z niedopasowania całego ciągu: zbyt małej wydajności, ograniczonego przepływu, wilgoci, nieszczelności albo braku możliwości bezpiecznego serwisu.

Najlepszy układ nie musi być najbardziej rozbudowany. Powinien być czytelny, opisany, szczelny i oparty na standardowych, dostępnych częściach. Przed uruchomieniem sprawdź schemat, kierunek przepływu, ciśnienie robocze, sposób odcięcia oraz zachowanie siłownika bez obciążenia. Jeśli układ ma wpływ na bezpieczeństwo ludzi, podnosi ładunek albo współpracuje z automatyką maszyny, zakończ etap samodzielnego montażu na przygotowaniu koncepcji i skonsultuj wykonanie z właściwym specjalistą.
